Creality K1 : un tendeur de courroies imprimable, compatible CFS

Par La rédac' Pimp My Printer · · 2 min de lecture

Sur une CoreXY comme la Creality K1, deux courroies mal équilibrées, c'est la porte ouverte aux défauts : cercles ovales, ghosting, résonances. Le souci, c'est que le réglage d'origine n'est pas des plus précis. Ce mod remplace les tendeurs par des pièces imprimées, pensées pour ajuster la tension proprement, sans toucher au firmware.

Ce que fait le mod

Conçu par mcducx, cet upgrade vise deux choses : une tension de courroie plus précise et une meilleure stabilité mécanique globale. La machine reste compatible avec les pièces d'origine. Les tendeurs avant sont adaptés du projet open source K1 Linear Rail Gantry de tlace17.

Gros point fort pour les possesseurs de K1 récentes : le mod est entièrement compatible avec le CFS, le système multicolore de Creality (mise à jour 2025), et il ne demande pas de rooter l'imprimante. Il fonctionne aussi avec l'upgrade de rail linéaire en X de D3D. La dernière version (septembre 2026) ajoute les fichiers STEP et remplace les rondelles métalliques par une version imprimée.

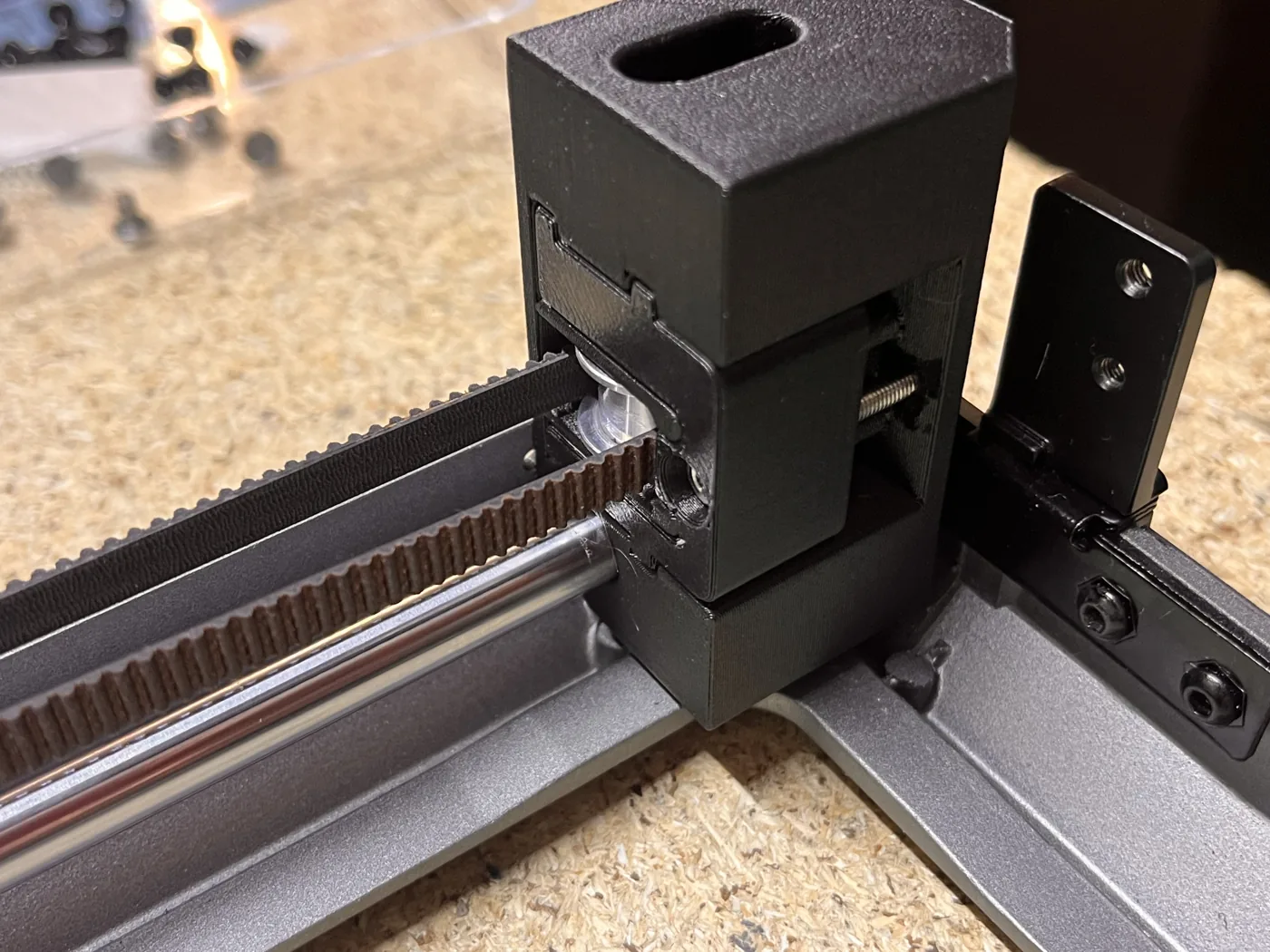

Gros plan sur un tendeur imprimé en noir monté à l'avant du portique d'une K1, avec la courroie et la tige de guidage
Un des tendeurs avant, en place sur la machine

Pour quelles machines / ce qu'il te faut

  • Machines : Creality K1, K1C et K1SE (pas testé sur K1 Max).
  • Pièces imprimées : le kit complet est fourni, avec une notice de montage.
  • Visserie : 2 inserts filetés en laiton M3x5 (diamètre extérieur 5 mm), plus 2 autres si tu as le CFS, et 2 vis CHC M3x25 mm.
  • Filament : PLA et PETG déconseillés, car les pièces sont près des moteurs et des courroies et doivent supporter la chaleur.
  • Outillage : une perceuse. Il faut récupérer les axes métalliques de 4 mm des pièces d'origine en les chassant. Le créateur l'a fait avec un foret de 2 mm, ce qui permet de tout remettre d'origine si besoin.
  • Difficulté : intermédiaire, puisqu'on démonte une partie du portique.
Graphique comparant les profils de fréquence des deux courroies, avec des pics presque superposés
Comparaison des profils de fréquence des deux courroies, partagée par le créateur

Notre avis

C'est le genre d'upgrade qu'on aime : pas un gadget, mais une pièce qui s'attaque à un vrai réglage de base de la CoreXY. Que le mod soit compatible CFS et marche sans root, ça le rend accessible à beaucoup de propriétaires de K1, qui gardent ainsi une machine proche de l'origine. Le créateur partage même une mesure des profils de fréquence des deux courroies, avec des pics quasiment superposés.

Côté limites : il faut être à l'aise avec le démontage et la perceuse, et choisir un filament qui tient la température. Comme toujours, le créateur précise que tu montes le mod à tes risques.

Les fichiers et la notice de montage sont sur Printables, chez mcducx.
