Bandeau de LEDs sur imprimante Alfawise U30

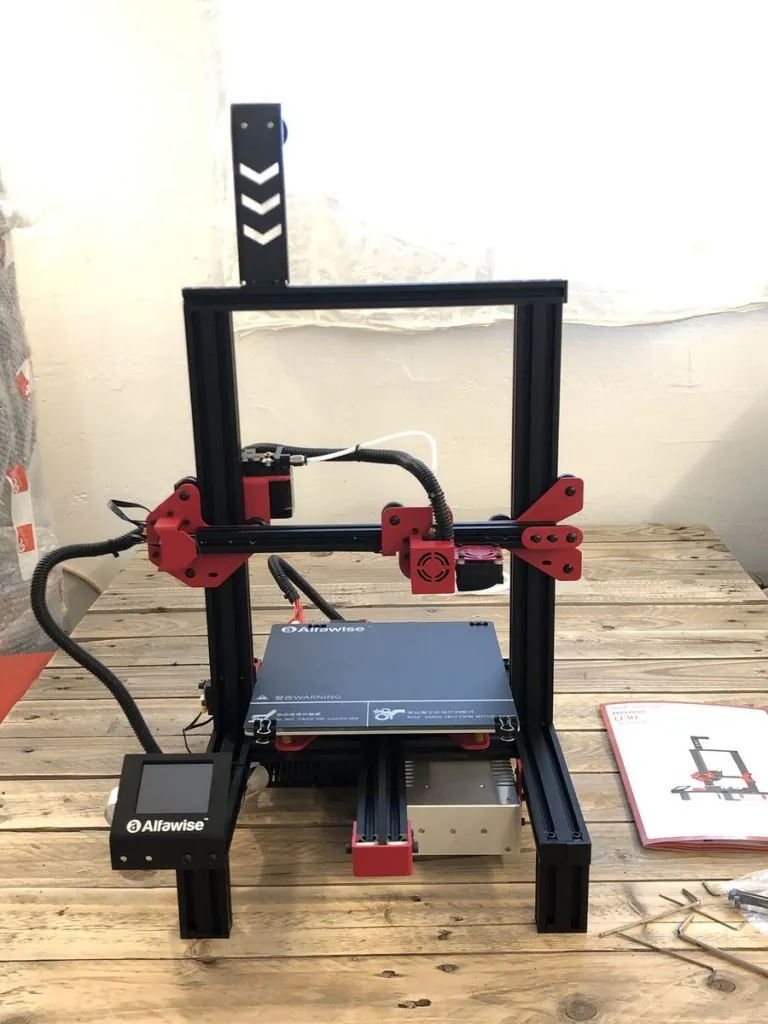

Pour la première de PimpMyPrinter, on démarre doucement, avec l'installation d'un bandeau de LEDs RGB sur une imprimante 3D Alfawise U30.
C'est une installation low cost, qui permet d'ajouter une source lumineuse sur vos imprimante. Ce sera en même temps un atout majeur pour suivre la qualité de l'impression en cours, et un point lumineux modulable pour la prise de photos.

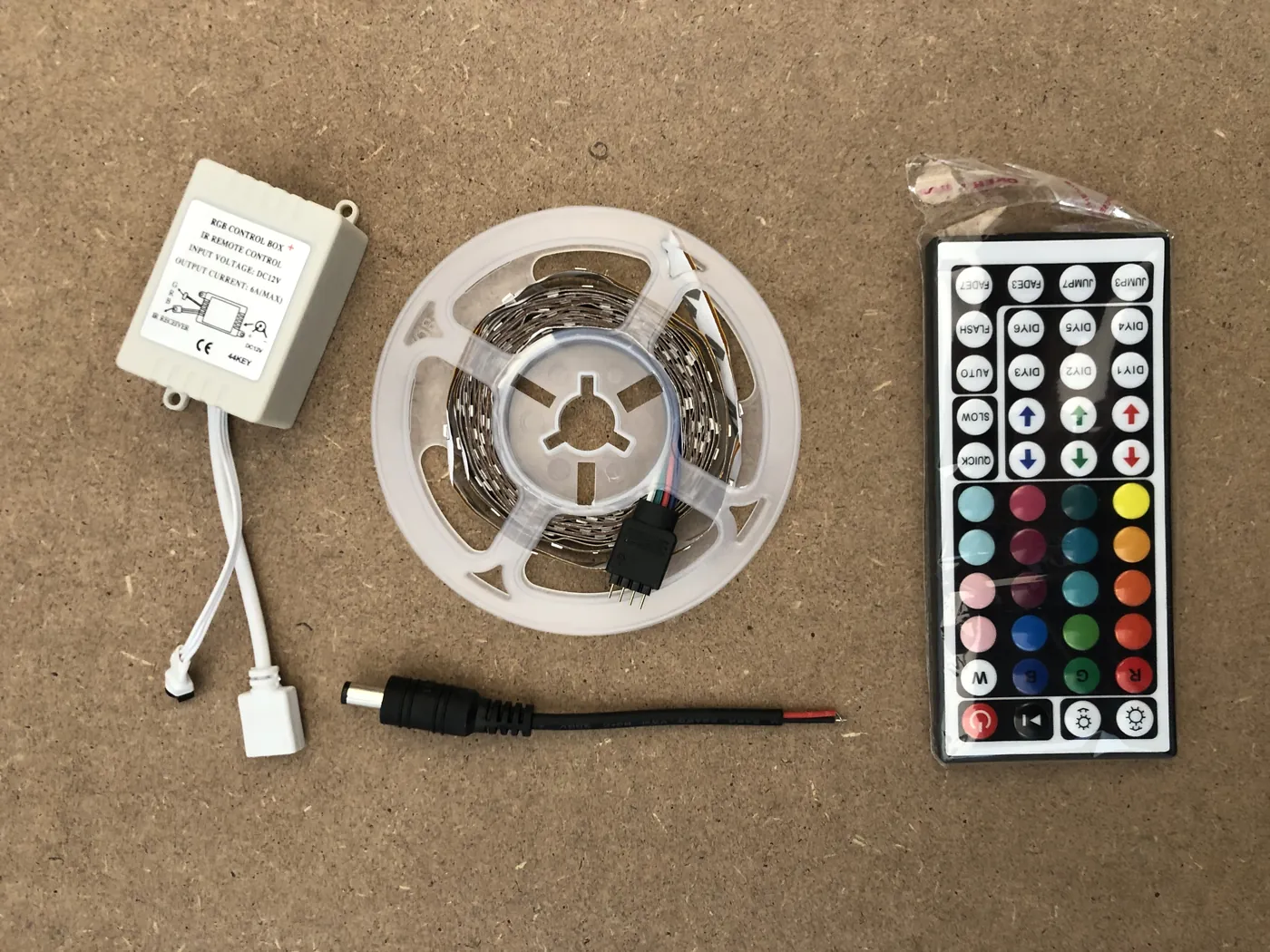

Matériel nécessaire

• une imprimante 3D avec un châssis en profilés alu
• un bandeau de LEDs RGB trouvé à environ 5€ ICI
• un régulateur DC/DC trouvé à 2,07€ ICI

À noter que le bandeau de LED n'a pas besoin d'être fourni avec son alimentation. Nous utiliserons dans ce cas précis, l'alimentation intégrée de l'imprimante.

Outils nécessaires

• un tournevis pour câbler
• un morceau de câble type câble d'enceinte pour alimenter le bandeau de LED
• l'impression d'un boîtier pour le régulateur (DISPONIBLE SUR THINGIVERSE)
• quelques Rilsan (Le fichier du boitier a été dessiné pour cette taille de Rilsan)

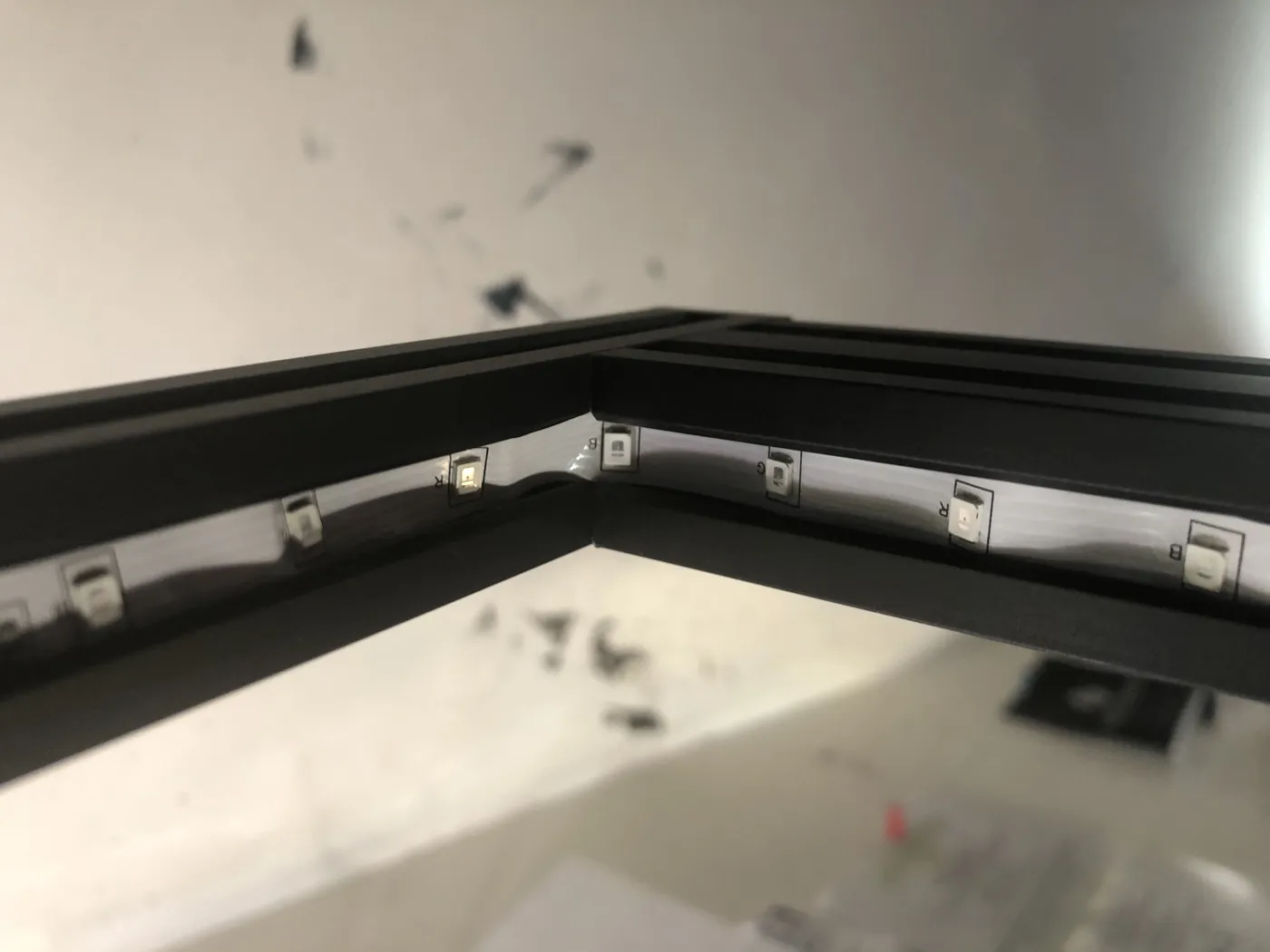

Étape 1 : installation du bandeau dans le cadre

Il faut être délicat dans cette étape, puisqu'il faut éviter de plier le bandeau de LED, qui est relativement fragile.
La meilleure solution (selon moi) est de démonter la barre horizontale supérieure de l'imprimante avant de commencer, ce sera plus simple d'enfiler le bandeau sur la partie haute.

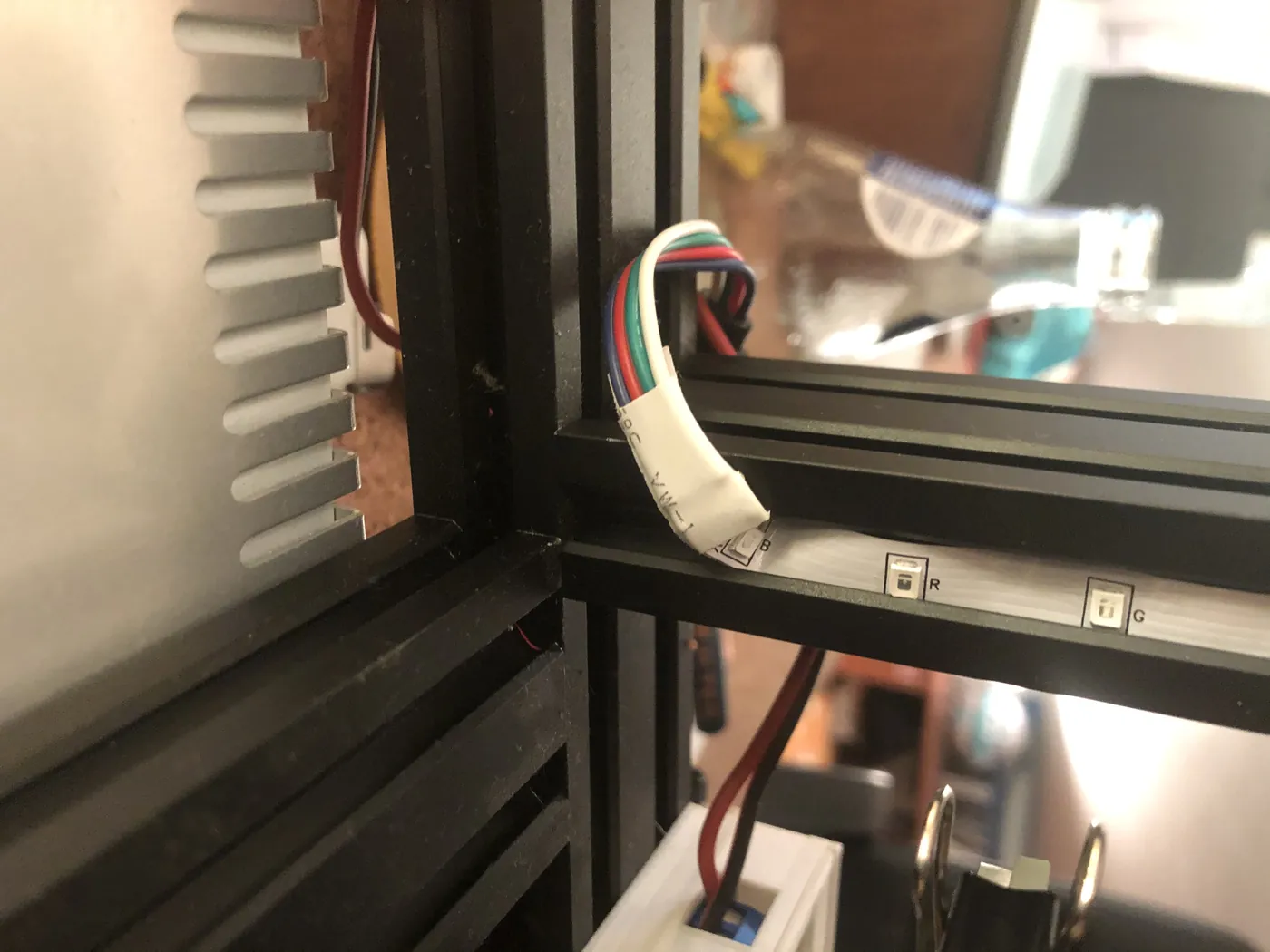

Sur la U30, l'alimentation se trouve sur la partie inférieure droite, on va donc commencer à enfiler le bandeau dans la rainure interne du montant droit, par le bas. On fait glisser délicatement le bandeau.

Une fois arrivé en haut du montant droit, on fait de même dans la rainure basse de la barre latérale supérieure, et on enchaine sur la rainure intérieure de la barre latérale gauche.
Une fois les 2 angles passé, on peu commencer à revisser la barre supérieure, en faisant attention de ne pas pincer le bandeau de LED.

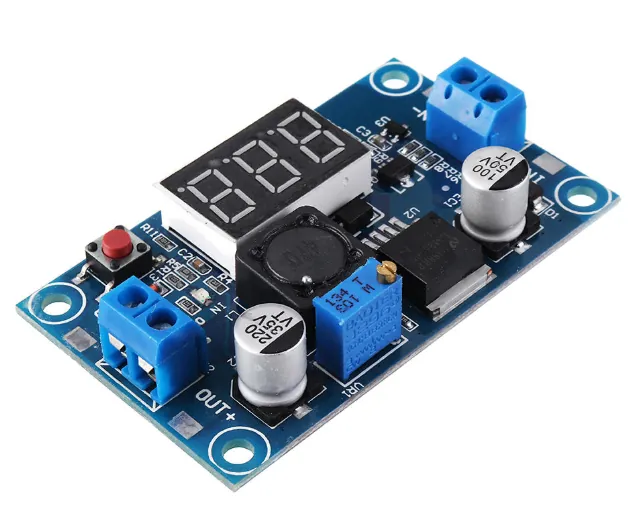

Étape 2 : installation du régulateur

Attention : manipulations à réaliser imprimante débranchée !

Le régulateur va permettre de transformer le 24V de l'alim de la U30 en 12V. (tension nécessaire pour alimenter mon bandeau de LED)
Il faut pour cela brancher l'entrée IN du régulateur à la sortie 24V de l'alim en utilisant une paire de cable (cables enceintes dans mon cas). On utilisera le noir pour le -, et le rouge pour le +.

Si vous avec imprimé le boitier pour le régulateur, pensez à l'installer d'abord dedans avant de faire les branchements

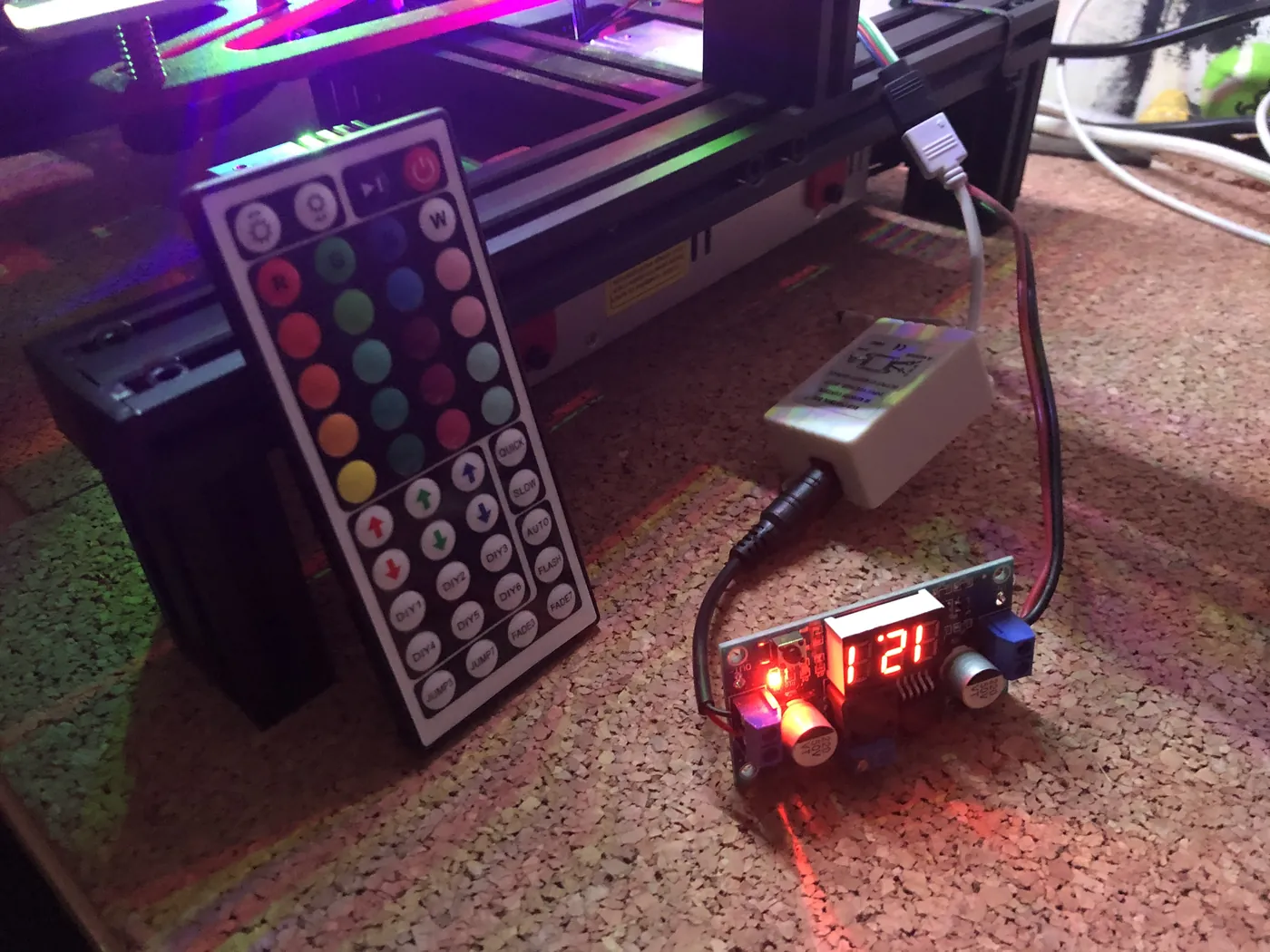

Une fois l'opération réalisée, on branche et on allume l'imprimante, et on règle le voltage de sortie du régulteur avec un petit tournevis.
Une fois la tension de sortie ajustée à 12V, on éteint et débranche l'imprimante, et on branche l'adaptateur pour le bandeau de led directement à la borne OUT du régulateur.

On rebranche et rallume l'imprimante, et les LED devrait s'allumer. :)

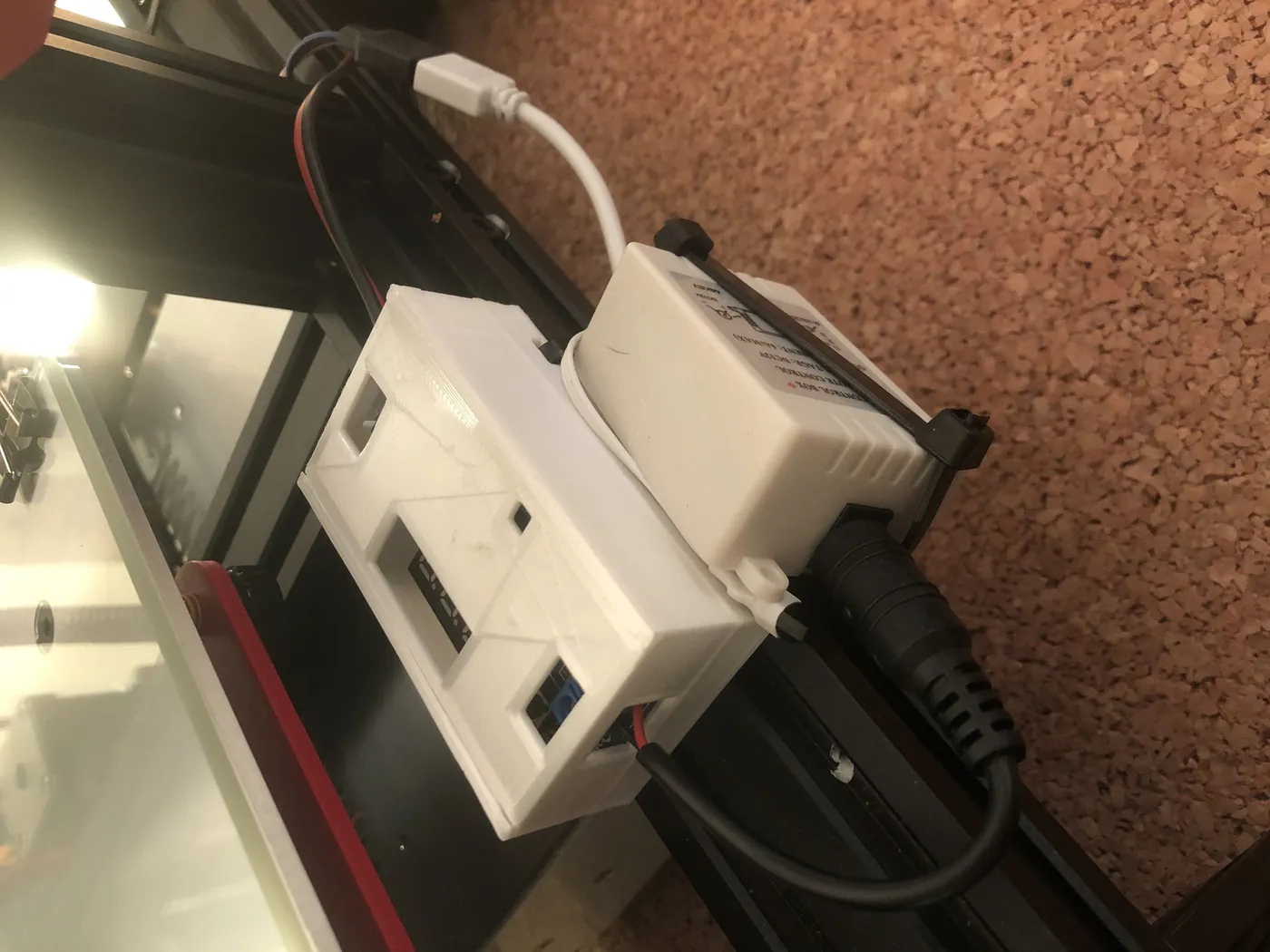

Étape 3 : finalisation

Une fois les branchement vérifié, il ne reste plus qu'à accrocher le régulateur et les cables au chassis de l'imprimante.
